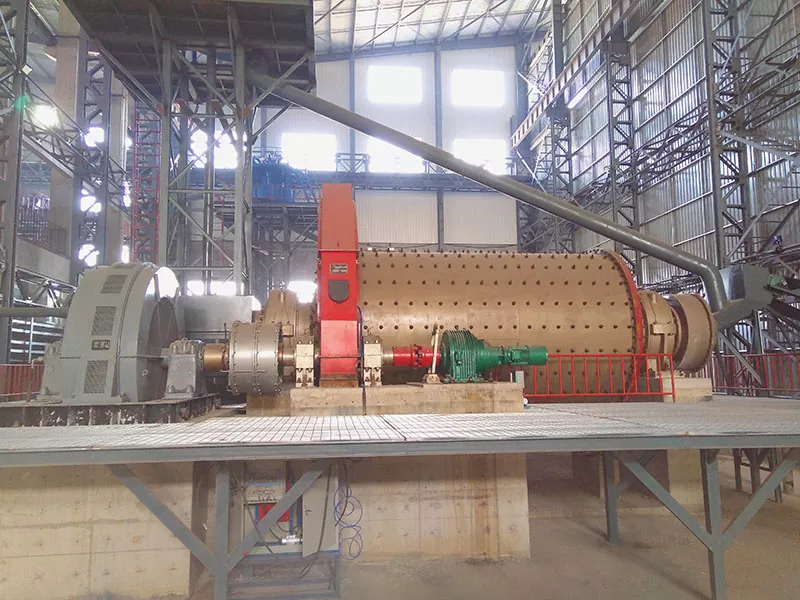

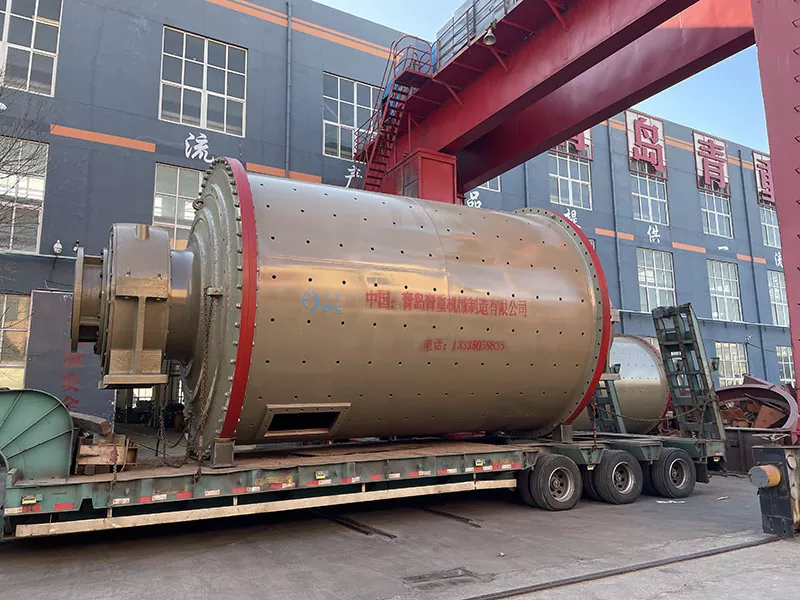

Ылғалды ұнтақтағыш шарлы диірмен

EPIC, әйгілі Қытай зауыты және жеткізушісі кепілдік берілген сапаға ие ылғалды ұнтақтайтын шарлы диірменді  ұсынады. Жоғары тиімді кенді ұнтақтауға арналған, ол үйкелісті азайту, төзімділікті арттыру және энергияны үнемдеу үшін жетілдірілген домалау мойынтіректерін біріктіреді. Үлкен босату порттары, толқын төсемдері және май тұманымен майлау жүйесі бар бұл жабдық бірқалыпты жұмысты, оңай техникалық қызмет көрсетуді және сенімді шығуды қамтамасыз етеді. Тау-кен өндіру, пайдалы қазбаларды өңдеу және өнеркәсіптік қолдану үшін өте қолайлы, ол тұрақты, энергияны үнемдейтін және жоғары қуатты өндірісті қамтамасыз етеді.

Негізгі мүмкіндіктер мен артықшылықтар

Үйкелісті азайтуға арналған домалау мойынтіректері

Ылғалды ұнтақтайтын шарлы диірмен қозғалмалы бөлшектер арасындағы үйкелісті айтарлықтай азайтатын үлкен екі қатарлы сфералық роликті мойынтіректерді қабылдайды. Бұл дизайн энергияны айтарлықтай үнемдей отырып, біркелкі жұмыс істеуге, оңай іске қосуға және техникалық қызмет көрсетуге мүмкіндік береді.

Оңтайландырылған ұнтақтау тиімділігі

Толқынды төсеммен жабдықталған диірмен ұнтақтаушы орта мен кен арасындағы жанасу бетін ұлғайтады, ұнтақтау әсерін күшейтеді. Ол сонымен қатар цилиндр ішіндегі материалдарды көтеру қабілетін жақсартады, бұл өткізу қабілетінің жоғарылауына және энергияның азаюына ықпал етеді.

Үлкен сыйымдылық және икемді жұмыс

Өнімде кіші үлгілер үшін 0,5 т/сағ-тан үлкен қондырғылар үшін 800 т/сағ-қа дейінгі жоғары өндірістік қуатты қолдайтын үлкен разряд порты бар. Интегралды жақтау дизайны азаматтық құрылыс пен жабдықты орнатуды жеңілдетеді, әсіресе диаметрі 2,1 метр немесе одан аз қондырғылар үшін.

Жетілдірілген майлау жүйесі

Майлы тұманды майлау құрылғысы барлық үлкен және кіші тісті берілістердің сенімді майлануын қамтамасыз етеді, тоқтап қалудың алдын алады және жабдықтың қызмет ету мерзімін ұзартады.

Жұмыс принципі

Өнім әсер ету және өздігінен тегістеу принциптерінің үйлесімі негізінде жұмыс істейді. Материал цилиндрге қоректену ұшында түседі және цилиндрдің айналуымен қозғалатын болат шарлардың соққысын және кеннің өзінде өздігінен ұнтақтауды бастан кешіреді. Үздіксіз беру қысым жасайды, материалды беру ұшынан ағызу ұшына жылжытады.

Толып кету конструкциясы суспензияның ағызу ұшында қуыс білікке табиғи түрде ағып кетуін қамтамасыз етеді. Қуыс біліктегі спиральға қарсы пышақтар одан әрі ұнтақтау үшін габаритті шарлар мен ірі кенді диірменге қайтарады. Құрылым бірнеше компоненттерден тұрады:

· Тамақтандыру бөлігі

· Негізгі подшипник

· Айналмалы бөлік

· Трансмиссия жүйесі (үлкен және кіші беріліс)

· Ауалы ілінісу

· Негізгі қозғалтқыш және баяу беріліс құрылғысы

· Тұйықтау құрылғысы

· Майлау жүйесі

· Электр басқару жүйесі

Бұл біріктірілген дизайн тұрақты жұмысты, жоғары тиімділікті және техникалық қызмет көрсету қажеттілігін азайтуға                                                                                                         м мкіндік береді, бұл оны үздіксіз, кең ауқымды өңдеуге жарамды етеді.

Модель сипаттамалары

Төмендегі кестеде EPIC ылғалды ұнтақтау толып кететін шар диірменінің егжей-тегжейлі параметрлері берілген, бұл сіздің жұмысыңызға ең жақсы сәйкес келетінін таңдауды қамтамасыз етеді:

Қуатты үнемдеу және техникалық қызмет көрсету артықшылықтары

1. 20–30% Энергияны азайту:

Жылжымалы мойынтіректердің орнына домалау мойынтіректерін пайдалану  үйкеліс пен жұмыс энергиясының шығындарын азайтады.

2. Төзімді лайнерлер:

Толқынды төсемдер ұнтақтау тиімділігін арттырады және тозуды азайтады, тоқтау уақытын азайтады.

3. Оңай орнату:

Интегралды жақтау дизайны жылдам орнатуды және тұрақты жұмысты қолдайды.

4. Сенімді майлау:

Майлы тұманды майлау жүйесі тісті дөңгелектер мен мойынтіректерді қорғайды, қызмет ету мерзімін ұзартады.

Ылғалды ұнтақтау шарлы диірмен сонымен қатар операторларға сенімді, үздіксіз өндірісті қамтамасыз ете отырып, аз қолмен араласу арқылы ұнтақтау тізбегін оңтайландыруға мүмкіндік береді.

EPIC ылғалды ұнтақтайтын шарлы диірмен жалпы баламаларға қарсы

Қолданба және өнеркәсіпте пайдалану

Бұл өнім кеңінен қолданылады:

· Алтын, мыс және басқа кендерді ұнтақтауға арналған тау-кен операциялары

· Ұсақ ұнтақтауды қажет ететін минералды өңдеу зауыттары

· Операциялық қуат пен техникалық қызмет көрсету шығындарын азайтуға бағытталған салалар

· Сыйымдылығы жоғары, үздіксіз жұмыс істейтін жабдықты қажет ететін жобалар

Ол әсіресе энергия тиімділігі, сенімділік және ұзақ мерзімді өнімділік маңызды болып табылатын жобалар үшін қолайлы.

Шетелдік клиенттердің зауыттық тексеруі

Оңтүстік-шығыс азиялық тау-кен серіктестері EPIC-тің Циндао фабрикасына барып, жөнелту алдында шар диірменін тексеріп, қабылдады. Олар диірменнің негізгі мойынтіректерін, айналма тісті доңғалақтарын, цилиндр төсеніштерін және май тұманымен майлау жүйесін тексеріп, дәнекерлеу, өңдеу және құрастыру сапасын орнында қарады. Одан кейін техникалық келіссөздер клиенттің кен түрін, мақсатты жұқалығын, беріліс көлемін және өткізу қабілетін, сонымен қатар орнату бойынша нұсқаулық пен ұзақ мерзімді техникалық қызмет көрсетуді қамтыды. Қабылдау жабдықтың сапасын растады және біздің оңтүстік-шығыс азиялық серіктестерімізбен ұзақ мерзімді ынтымақтастықты нығайтты, өйткені шар диірмені үшін оны жөнелту алдында көру бірден-бір нақты дәлел.

Неліктен EPIC таңдау керек?

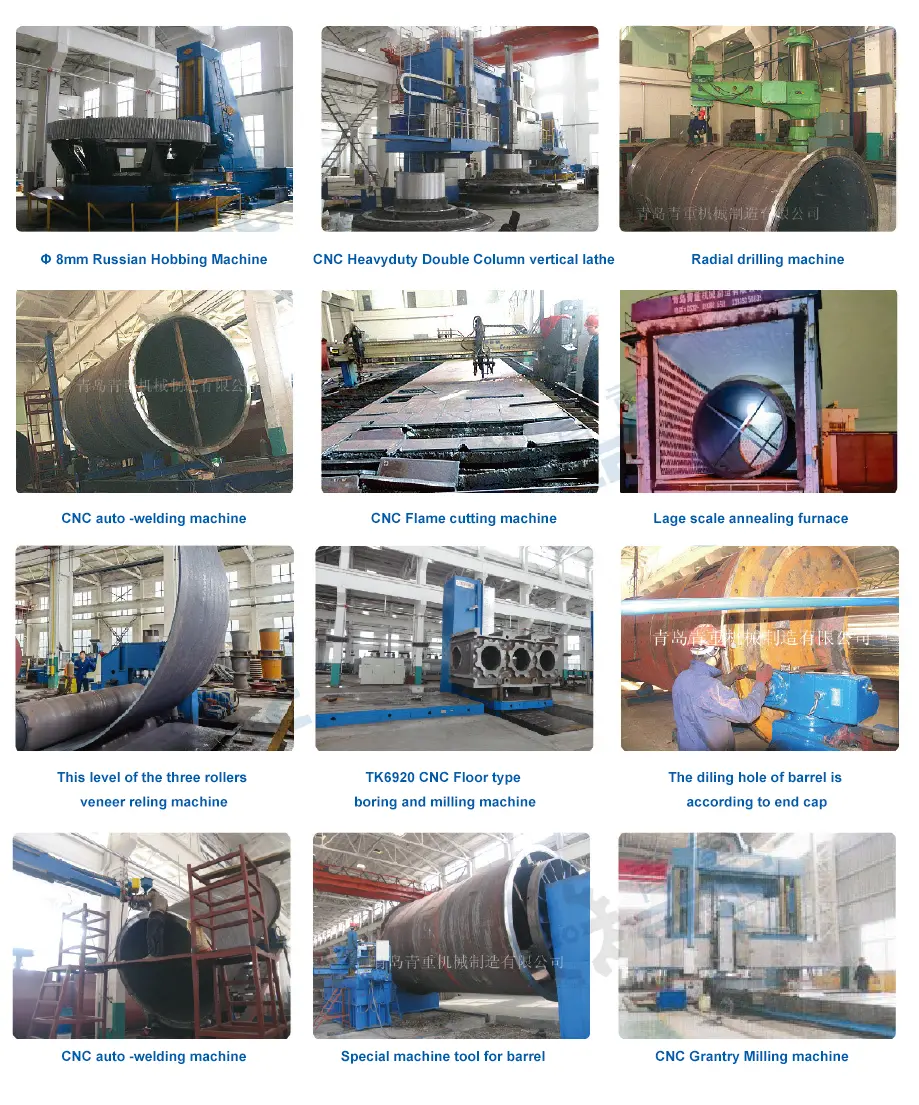

EPICҚытайдың жетекші өндірушісі және минералды өңдеу жабдықтарын жеткізуші ретінде танылды. EPIC дымқыл ұнтақтайтын шарлы диірмен бүкіл әлем бойынша тау-кен өндіру және минералды өңдеу өнеркәсібі үшін сенімді, энергияны үнемдейтін және жоғары өнімді шешім болып табылады. Оның ілгері жылжымалы мойынтірек технологиясының, оңтайландырылған тегістеу дизайнының және берік құрылымның үйлесімі оны ұзақ мерзімді өнімділік пен шығындарды үнемдеуді көздейтін заманауи операциялар үшін тамаша таңдау жасайды. EPIC таңдау мыналарды қамтамасыз етеді:

· Тәжірибе және тәжірибе:

Ұнтақтау диірменін жобалауда ондаған жылдар бойы мамандандырылған инженерия.

· Сапа кепілдігі:

Төзімді материалдар, қатаң сынақтар және қатаң сапаны бақылау.

· Кәсіби қолдау:

Кеңес беру, орнату бойынша нұсқаулық және сатудан кейінгі қызмет көрсету.

· Арнаулы шешімдер:

Белгілі бір руда түрлеріне, өндірістік қуаттарға және пайдалану талаптарына бейімделген жабдық.

Жиі қойылатын сұрақтар

1-сұрақ: Өнім не үшін пайдаланылады?

Шарлы диірмен минералды өңдеу зауыттарында кенді ұсақ ұнтақтау үшін қолданылады. Ол алтын, мыс, темір, қорғасын-мырыш және басқа рудаларды болат шарикті соғуды кенді өздігінен ұнтақтаумен біріктіру арқылы ұнтақтайды. Толып кету конструкциясы суспензияның қуыс біліктен табиғи түрде ағуына мүмкіндік береді, бұл оны үздіксіз, жоғары сыйымдылықты ұсақ ұнтақтау тізбектері үшін өте қолайлы етеді.

2-сұрақ: Толып жатқан шарлы диірмен мен торлы ағызу шарлы диірменінің айырмашылығы неде?

Толып жатқан шарикті диірмен шламды ағызу ұшындағы қуыс білік арқылы шығарады, ал торлы диірмен дөрекі материалды ұстап тұру үшін торлы пластинаны пайдаланады. Толтырғыш диірмендер құрылымы жағынан қарапайым, техникалық қызмет көрсету оңай және ұсақ ұнтақтау үшін жақсырақ. Торлы ағызу диірмендері әдетте дөрекі ұнтақтау үшін немесе суспензияның төменгі деңгейі қажет болғанда таңдалады.

3-сұрақ: EPIC шар диірмені қандай сыйымдылық диапазонын қолдайды?

EPIC шар диірмені зертханалық, тәжірибелік және толық ауқымды өндірістік қажеттіліктерді қамтитын шағын үлгілер үшін 0,5 т/сағ және үлкен қондырғылар үшін 800 т/сағ өнімділік диапазонын қолдайды. Стандартты ұсақ ұнтақтау жобалары үшін әдеттегі жұмыс диапазоны 20–160 т/сағ.

4-сұрақ: Домалау мойынтіректерінің дизайны қанша энергияны үнемдей алады?

Кәдімгі сырғымалы мойынтіректерді үлкен екі қатарлы сфералық роликті мойынтіректермен ауыстыру арқылы диірмен қозғалатын бөліктер арасындағы үйкелісті азайтады және операциялық қуат тұтынуды 20-30% қысқартады. Ол сондай-ақ іске қосу моментін төмендетеді, бұл қозғалтқыш пен беріліс жүйесіне біркелкі старт және аз стрессті білдіреді.

5-сұрақ: Толқынды лайнер дегеніміз не және ол не үшін маңызды?

Толқынды төсем - диірмен цилиндрінің ішіне орнатылған гофрленген төсеніш тақтасы. Оның толқын пішіні ұнтақтау ортасы мен кен арасындағы жанасу бетін ұлғайтады және тасушының көтеру қабілетін жақсартады. Бұл ұнтақтау тиімділігінің жоғарылауына, өткізу қабілетінің жоғарылауына және бір тонна рудаға жұмсалатын энергияның азаюына әкеледі.

6-сұрақ: Майлы тұманды майлау жүйесі не істейді?

Майлы тұманды майлау жүйесі айналма берілістерге, тістерге және негізгі мойынтіректерге үздіксіз, басқарылатын май тұманын береді. Ол металдың металға жанасуын болдырмайды, тозуды азайтады, жоспардан тыс тұрып қалуды болдырмайды және трансмиссиялық жүйенің қызмет ету мерзімін ұзартады — әсіресе қашықтағы тау-кен орындарында тәулік бойы жұмыс істейтін диірмендер үшін маңызды.

7-сұрақ: Берудің максималды мөлшері мен ағызу мөлшері қандай?

Максималды беру өлшемі үлгіге байланысты. EPIC PE және PEX сериялары үшін беру өлшемдері 80 мм-ден 1020 мм-ге дейін ауытқиды, ал реттелетін ағызу шығысы диапазоны 5–300 мм. Ұсақ ұнтақтау тізбектері үшін диірмен әдетте соңғы өнім өлшемін бақылау үшін ұсатқышпен және классификатормен жұптастырылған.

8-сұрақ: Диірменді белгілі бір руда түріне немесе жобаға бейімдеуге бола ма?

Иә. EPIC кен түріне, мақсатты жұқалыққа, беру өлшеміне, өткізу қабілетіне, алаңның биіктігіне, қуат көзі мен орнату шарттарына негізделген теңшелген шешімдерді ұсынады. Арнайы опцияларға цилиндр өлшемі, төсем профилі, мойынтірек түрі, жетек конфигурациясы және басқару жүйесі, сонымен қатар жердегі орнату нұсқаулары және ұзақ мерзімді техникалық қызмет көрсету кіреді.

9-сұрақ: Орнату және техникалық қызмет көрсету талаптары қандай?

Диаметрі 2,1 м немесе одан аз қондырғылар үшін интегралды жақтау дизайны азаматтық құрылысты жеңілдетеді және орнату уақытын қысқартады. Ағымдағы техникалық қызмет көрсету негізінен лайнерді тексеруді, майлау жүйесін тексеруді және берілістердің тозуын бақылауды қамтиды. Майлы тұманды майлау жүйесі қолмен араласуды азайтады және диірменнің ең аз тоқтап тұруымен сенімді жұмысын қамтамасыз етеді.

10-сұрақ: Жеткізу уақыты қандай және баға ұсынысын қалай алуға болады?

Стандартты жеткізу уақыты үлгіге және тапсырыс санына байланысты әдетте 30–60 күн. Баға ұсыныстарын алу үшін бізге руда түрін, қоректендіру көлемін, мақсатты ұсақтығын, қажетті өнімділікті (т/сағ), алаңның жағдайын және қуат көзін жіберіңіз. Біздің инженерлік топ дұрыс үлгіні ұсынып, толық баға ұсынысын береді.

11-сұрақ: Шетелдік клиенттер жөнелту алдында диірменді тексере ала ма?

Иә. EPIC шетелдік клиенттерді зауыттық тексеруден өткізу және жөнелту алдында жабдықты қабылдау үшін Циндао өндірістік базасына келуге шақырады. Клиенттер негізгі мойынтіректерді, шеңбер тісті берілістерді, цилиндр төсеніштерін, май тұманымен майлау жүйесін және дәнекерлеуді, өңдеуді және құрастыру сапасын қарай алады. Техникалық келіссөздер кен түрін, мақсатты ұсақтығын, беріліс көлемін, өткізу қабілетін, орнату нұсқауларын және ұзақ мерзімді техникалық қызмет көрсетуді қамтиды.

12-сұрақ: Неліктен шар диірмендерін басқа жеткізушілерге қарағанда EPIC таңдау керек?

EPIC ұнтақтау диірменін жобалауда ондаған жылдар бойы мамандандырылған инженерияға ие, ұзаққа созылатын материалдарды және қатаң сапаны бақылауды пайдаланады, сондай-ақ кеңес беру, орнату бойынша нұсқаулық және сатудан кейінгі қызмет көрсетеді. Ылғалды ұнтақтау шарлы диірмені 20-30% энергия үнемдеу және сенімді ұзақ мерзімді өнімділік қамтамасыз ету үшін илемдеу мойынтіректерінің технологиясын, толқынды төсем дизайнын және майлы тұманды майлауды біріктіреді.
