Қуатты үнемдейтін торлы шарикті диірмен

Қуатты үнемдейтін торлы шар диірменін кәсіби өндіруші жеткізеді -EPIC, ірі рудаларды ұнтақтау үшін сенімді, жоғары өнімді шешімді ұсынады. Үздік экспорттық өнім ретінде бұл шар диірмені заманауи минералды өңдеу талаптарын қанағаттандыру үшін озық технологияны, энергия тиімділігін және берік құрылысты біріктіреді.

Өнім параметрі

Неліктен біздің торлы шар диірменін таңдау керек?

Қолданбалар

· Алтын, мыс, темір және басқа да түсті және қара металлургия өндірістеріндегі ірі рудаларды ұнтақтау.

· Жоғары өнімділік пен тұрақты бөлшектер өлшемін қажет ететін ірі минералды өңдеу зауыттары үшін қолайлы.

· Икемділік пен тиімділікті арттыру үшін ылғалды және құрғақ ұнтақтау процестерінде қолданылады.

Торлы шарикті диірмен қалай жұмыс істейді

EPIC торлы шарикті диірмен беру құрылғысы арқылы баяу айналады. Материал цилиндрдің қоректену ұшынан беріледі. Ішінде болат шарлар материалға әсер етеді және өздігінен тегістеуге көмектеседі. Үздіксіз беру материалды ағызу соңына қарай жылжытады. Тор тақтайшасы болат шарлардың ағуына жол бермей, кенді шығаруға мәжбүрлейді, бұл минималды шамадан тыс ұнтақтауды қамтамасыз етеді. Екі шетіндегі домалау мойынтіректері жылжымалы мойынтіректерді ауыстырып, энергия шығынын айтарлықтай төмендетеді.

Жұмыстағы негізгі мүмкіндіктер:

1. Саңқырлы сақиналы лайнер шарикті кеннің жанасу бетін барынша ұлғайтып, ұнтақтау тиімділігін арттырады.

2. Үлкен екі қатарлы сфералық роликті мойынтіректері іске қосу кедергісі мен үйкелісті азайтады.

3. Май тұманымен майлау берілістердің үздіксіз және сенімді жұмысын қамтамасыз етеді.

4. 160 т/сағ дейінгі үлкен өндірістік қуаттылыққа арналған.

5. Икемді орнату: шағын қондырғылар (диаметрі <2,1 м) ыңғайлы азаматтық құрылыс үшін интегралды жақтауды қабылдайды.

Энергия үнемдейтін артықшылықтар

· Оңтайландырылған ұнтақтау әсері:

Гофрленген төсемдер материалды көтереді, энергияны азайта отырып, ұнтақтауды жақсартады.

· Төменгі операциялық шығындар:

Қуатты үнемдейтін торлы шарлы диірменнің домалау мойынтіректері үйкелісті азайтып, энергияны 20-30% үнемдейді.

· Жоғары өнімділік:

Үлкен разряд порттары және бақыланатын шамадан тыс тегістеу шығысты жақсартады.

· Қызмет көрсетуге ыңғайлы:

Майлы тұманды майлау және модульдік компоненттер күтімді жеңілдетеді.

Нарық баламаларымен салыстыру

· EPIC-тің қуатты үнемдейтін дизайны шамадан тыс ұнтақтауды азайту арқылы дәстүрлі толып кететін шар диірмендерден асып түседі.

· Жаһандық экспорт әр түрлі минерал түрлеріне қатысты өнімнің бейімделгіштігін және өнімділігін көрсетеді.

· Арнайы жоба қажеттіліктеріне арналған теңшелетін опциялар бөлшектердің өлшемін және ұнтақтау тиімділігін дәл бақылауға мүмкіндік береді.

Жоба жағдайы

Оңтүстік-Шығыс Азиядағы минералды өңдеу зауытына ірі алтын рудасын сенімді ұнтақтау ерітіндісі қажет болды. Олардың қолданыстағы толып кететін диірмені материалды шамадан тыс ұнтақтап, жоғары энергия шығынын және біркелкі бөлшектердің мөлшерін тудырды. Олар оны ауыстыру үшін EPIC компаниясының торлы шар диірменін таңдады.

Сайтта тексеру

Жеткізу алдында клиенттің техникалық тобы диірменді тексеру үшін EPIC-тің Циндао зауытына барды. Олар үш нәрсеге назар аударды: торлы пластинаны ағызу жүйесі (оның ірі кенді өткізу кезінде болат шарлардың ағып кетуіне жол бермейтінін растау үшін), ойықшалы сақиналы төсемді орнату (шармен кеннің жанасу бетін тексеру үшін) және айналмалы тісті доңғалақ пен негізгі подшипниктердегі май тұманымен майлау жүйесі. Сондай-ақ, топ цилиндрдегі дәнекерлеу сапасын және үлкен екі қатарлы сфералық роликті мойынтіректердің құрастыру төзімділігін қарастырды.

Нәтиже

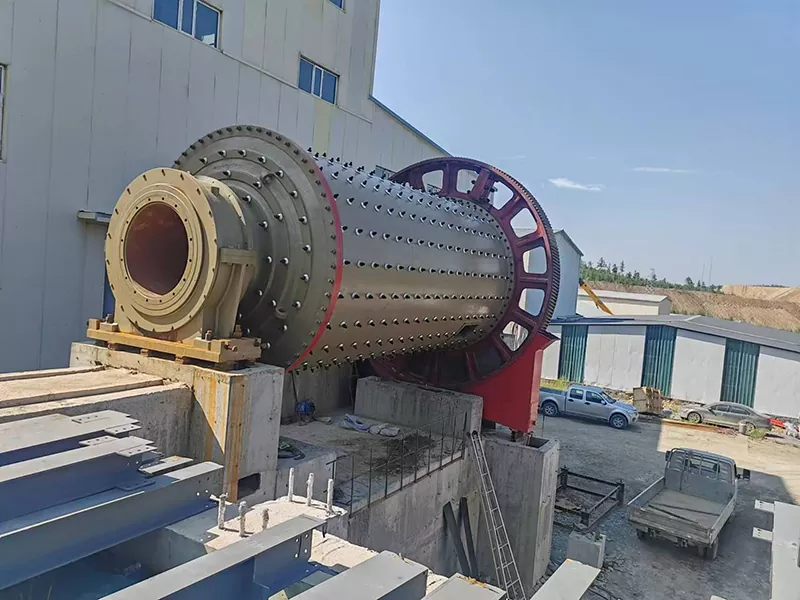

Қабылдағаннан кейін диірмен жөнелтіліп, орнында пайдалануға берілді. Клиент бұрынғы толып жатқан диірменмен салыстырғанда тұрақты жұмыс, дәйекті разряд бөлшектерінің мөлшері және энергия тұтынудың өлшенетін азаюы туралы хабарлады. Жоба дөрекі руданы ұнтақтау үшін тордың ағызу дизайны шамадан тыс ұнтақтауды азайтатынын және жалпы тізбектің тиімділігін арттыратынын растады.

Неліктен EPIC таңдау керек?

1. Дөрекі ұнтақтау жабдықтарына мамандандырылған

EPIC1988 жылдан бері ұнтақтау диірмендерін шығарады, оның өнім желісі торлы шарлы диірмендерді, толып жатқан шарлы диірмендерді, автогенді диірмендерді, штангалы диірмендерді және араластырғыш диірмендерді қамтиды. Дөрекі ұнтақтау тізбектері үшін біздің инженерлік команда ағызу әдісі, төсем профилі және мойынтірек түрі бөлшектердің мөлшерін бөлуге және энергияны тұтынуға қалай әсер ететінін түсінеді және біз әр диірменді сәйкесінше конфигурациялаймыз.

2. Үйде салынған домалау мойынтіректерінің технологиясы

Біздің энергия үнемдейтін торлы шарлы диірмен жылжымалы мойынтіректердің орнына үлкен екі қатарлы сфералық роликті мойынтіректерді пайдаланады. Бұл дизайн қосымша емес; ол мойынтіректердің отырғыштарын өңдеуді, біліктерді туралауды және майлауды бағыттауды қамтитын диірмен құрылымына басынан бастап құрастырылған. Нәтижесі 20–30%-ға аз қуат тұтыну және іске қосу оңайырақ.

3. Ойыққа салынған сақиналы лайнер — EPIC әзірлеген, құйған және орнатқан

Ойыққа салынған сақиналы лайнер EPIC-тің өз сызбалары бойынша шығарылады және біздің шеберханада орнатылады. Біз ойық профилін, материалдың қаттылығын және қонуға төзімділігін бақылаймыз, осылайша лайнер шармен руданың тұрақты байланысын және болжанатын тозу мерзімін қамтамасыз етеді. Ауыстырылатын төсемдерді сатудан кейінгі қызмет көрсету үшін де алуға болады.

4. Толық көлемдегі өндірістік қуат

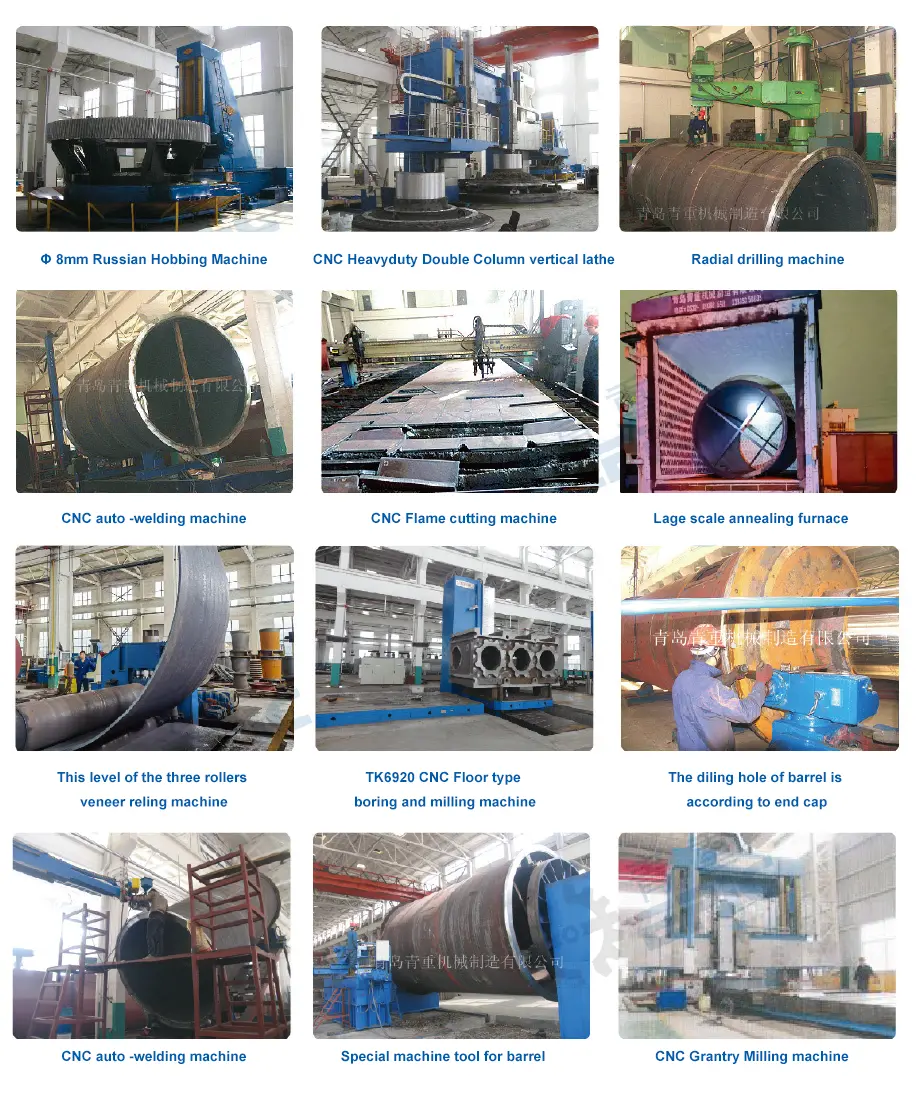

EPIC-тің Циндао өндірістік базасы құю, өңдеу, дәнекерлеу, құрастыру және сынауды қамтиды. Цилиндрдің диаметрі 5,5 м-ге дейінгі торлы шарлы диірмендер және негізгі қозғалтқыш қуаты 5200 кВт өзімізде шығарылады, өндірістік қуаттылық деректері зауытта тексеріледі.

5. Шетелдегі жоба тәжірибесі

EPIC ұнтақтау қондырғылары Оңтүстік-Шығыс Азия, Оңтүстік Америка, Африка, Таяу Шығыс және Орталық Азия елдеріне экспортталады. Біздің халықаралық іскерлік және техникалық топтар модель таңдаудан, теңшеуден және зауыттық тексеруден бастап орнату бойынша нұсқаулық пен ұзақ мерзімді техникалық қызмет көрсетуге дейінгі шетел жобаларына қолдау көрсетеді.

6. Зауыттық тексеру Қош келдіңіз

Шетелдік клиенттерге EPIC-тің Циндао зауытына бару үшін торлы пластиналарды ағызу жүйесін, ойықшалы сақиналы лайнерді, майлы тұманды майлау жүйесін, цилиндрлерді дәнекерлеуді және жөнелтуден бұрын мойынтіректерді жинауға шақырамыз. Техникалық келіссөздер кен түрін, қоректендіру көлемін, мақсатты бөлшектердің өлшемін, өткізу қабілетін, орнату нұсқауларын және ұзақ мерзімді техникалық қызмет көрсетуді қамтиды.

7. Дөрекі ұнтақтау тізбектеріне теңшеу

Әрбір дөрекі ұнтақтау жобасында әртүрлі руда сипаттамалары, беріліс мөлшері және мақсатты бөлшектер мөлшері болады. EPIC жоба параметрлері негізінде цилиндр өлшемін, төсем профилін, мойынтірек түрін, жетек конфигурациясын, басқару жүйесін және разряд портының дизайнын қамтитын теңшелген конфигурацияларды қамтамасыз етеді.

8. Қосалқы бөлшектер және сатудан кейінгі қолдау

EPIC диірменнің толық қызмет ету мерзімі үшін төсеніштерді, тор табақтарын, мойынтіректерді, тісті доңғалақтарды және басқа да тозу бөлшектерін жеткізеді. Арнайы үлгілер қайта тапсырыстар үшін жіберіледі. Ұзақ мерзімді клиенттер қосалқы бөлшектер мен техникалық қолдау бойынша басым қызмет алады.

Жиі қойылатын сұрақтар

1-сұрақ: Торлы шарикті диірмен мен толып жатқан шар диірменінің айырмашылығы неде?

Торлы шарикті диірмен материалды ағызу ұшында торлы пластина арқылы шығарады, ол ірі кеннің өтуіне мүмкіндік бере отырып, болат шарларды ұстап тұрады. Толып жатқан шарикті диірмен шлам деңгейіне сүйене отырып, шұңқырды қуыс білік арқылы шығарады. Торлы диірмендер дөрекі ұнтақтау үшін жақсырақ және шамадан тыс ұнтақтауды азайтады; ұсақ ұнтақтау үшін толып жатқан диірмендер жақсырақ.

2-сұрақ: Торлы шарикті диірмен не үшін қолданылады?

Ол минералды байыту комбинаттарында, әсіресе алтын, мыс, темір және басқа да қара және түсті рудалар үшін ірі рудаларды ұнтақтау үшін қолданылады. Ол жоғары өнімділікті (160 т/сағ-қа дейін) және тұрақты бөлшектердің өлшемін қажет ететін ірі зауыттар үшін жарамды және ылғалды және құрғақ ұнтақтау схемаларында жұмыс істейді.

3-сұрақ: Тор тақтайшасы болат шарлардың ағуына қалай жол бермейді?

Торлы тақтайшаның өлшемдері болат шарлардан кіші, бірақ кен бөлшектері өтуі үшін жеткілікті үлкен ойықтар бар. Диірмен айналу кезінде кен үздіксіз беріліс арқылы ойықтар арқылы итеріледі, ал болат шарлар одан әрі ұнтақтау үшін цилиндр ішінде қалады. Бұл дизайн шамадан тыс ұнтақтауды азайтады және ұнтақтау құралдарын диірменде сақтайды.

4-сұрақ: EPIC торлы шар диірменінің сыйымдылығы қандай?

Стандартты үлгі 160 т/сағ дейін қолдайды. EPIC сонымен қатар жоғары өнімді минералды өңдеу зауыттары үшін үлкен үлгілерді ұсынады. Жобаның сыйымдылығы үшін бізге руда түрін, қоректендіру мөлшерін, мақсатты бөлшектер мөлшерін және қажетті өнімді жіберіңіз, біздің инженерлер дұрыс үлгіні ұсынады.

5-сұрақ: Домалау мойынтіректерінің дизайны қанша энергияны үнемдей алады?

Кәдімгі сырғымалы мойынтіректерді үлкен екі қатарлы сфералық роликті мойынтіректермен ауыстыру арқылы диірмен іске қосу кедергісі мен үйкелісті азайтады, энергия шығынын 20–30%-ға азайтады. Ол сондай-ақ іске қосу моментін төмендетеді, бұл қозғалтқыш пен беріліс жүйесіне біркелкі старт және аз стрессті білдіреді.

6-сұрақ: Ойыққа салынған сақиналы төсем дегеніміз не және ол не үшін маңызды?

Ойық сақиналы төсем - цилиндрдің ішіне орнатылған гофрленген төсем тақтасы. Оның ойықтары ұнтақтау ортасы мен кен арасындағы жанасу бетін ұлғайтады және диірмен ішіндегі материалды көтеруді жақсартады. Бұл ұнтақтау тиімділігінің жоғарылауына, бөлшектердің мөлшерін жақсырақ бақылауға және бір тонна кенге энергия шығынын азайтуға әкеледі.

7-сұрақ: EPIC торлы шар диірмені мен қарапайым шар диірменінің айырмашылығы неде?

EPIC торлы шар диірмені сырғымалы мойынтіректердің орнына домалау мойынтіректерін, жалпақ төсеніштің орнына ойық сақиналы төсенішті және қолмен майлаудың орнына майлы тұманды майлау жүйесін пайдаланады. Бұл үш өзгеріс қарапайым шар диірмендермен салыстырғанда 20–30% қуат үнемдеуді, жоғары өткізу қабілеттілігін және төмен техникалық қызмет көрсетуді қамтамасыз етеді.

8-сұрақ: Диірменді белгілі бір руда түріне немесе жобаға бейімдеуге бола ма?

Иә. EPIC кен түріне, қоректендіру өлшеміне, мақсатты бөлшектер өлшеміне, өткізу қабілетіне, алаңның биіктігіне, қуат көзі мен орнату шарттарына негізделген теңшелген шешімдерді ұсынады. Арнайы опцияларға цилиндр өлшемі, төсем профилі, мойынтірек түрі, жетек конфигурациясы және басқару жүйесі, сонымен қатар жердегі орнату нұсқаулары және ұзақ мерзімді техникалық қызмет көрсету кіреді.

9-сұрақ: Торлы шар диірменін орнату талаптары қандай?

Цилиндрдің диаметрі 2,1 м-ден аз қондырғылар үшін EPIC азаматтық құрылысты жеңілдететін және орнату уақытын қысқартатын интегралды жақтау дизайнын пайдаланады. Үлкен қондырғылар үшін бөлек негіз қолданылады. EPIC шетелдік жобалар үшін орнату сызбаларын, орнындағы нұсқауларды және іске қосуды қамтамасыз етеді.

10-сұрақ: Жеткізу уақыты қандай және баға ұсынысын қалай алуға болады?

Стандартты жеткізу уақыты үлгіге және тапсырыс санына байланысты әдетте 30–60 күн. Баға ұсыныстарын алу үшін бізге руда түрін, қоректендіру көлемін, мақсатты бөлшектер мөлшерін, қажетті өнімділікті (т/сағ), алаңның жағдайын және қуат көзін жіберіңіз. Біздің инженерлік топ дұрыс үлгіні ұсынып, толық баға ұсынысын береді.

11-сұрақ: Шетелдік клиенттер жөнелту алдында диірменді тексере ала ма?

Иә. EPIC шетелдік клиенттерді зауыттық тексеруден өткізу және жөнелту алдында жабдықты қабылдау үшін Циндао өндірістік базасына келуге шақырады. Клиенттер торлы пластинаны ағызу жүйесін, ойықшалы сақиналы төсемді, майлы тұманды майлау жүйесін, цилиндрлерді дәнекерлеуді және мойынтірек жинағын қарай алады. Техникалық келіссөздер кен түрін, қоректендіру көлемін, мақсатты бөлшектердің өлшемін, өткізу қабілетін, орнату нұсқауларын және ұзақ мерзімді техникалық қызмет көрсетуді қамтиды.

12-сұрақ: Неліктен басқа жеткізушілерге қарағанда EPIC торлы шар диірменін таңдау керек?

EPIC ұнтақтау диірменін жобалауда ондаған жылдар бойы мамандандырылған инженерияға ие, ұзаққа созылатын материалдарды және қатаң сапаны бақылауды пайдаланады, сондай-ақ кеңес беру, орнату бойынша нұсқаулық және сатудан кейінгі қызмет көрсетеді. Қуатты үнемдейтін торлы шар диірмені 20–30% энергия үнемдеу, 160 т/сағ өнімділік және ірі кенді ұнтақтау үшін сенімді ұзақ мерзімді өнімділік қамтамасыз ету үшін илектеу мойынтіректерінің технологиясын, ойық тәрізді сақиналы төсеніш дизайнын және майлы тұманды майлауды біріктіреді.

Артықшылықтардың қысқаша мазмұны

· Тұтынылатын энергияны азайтатын жоғары тиімді ұнтақтау.

· Ұзақ мерзімді жұмыс үшін берік, берік дизайн.

· Оңай техникалық қызмет көрсету және сенімді майлау жүйесі.

· Операциялық талаптарды қанағаттандыру үшін икемді өлшем опциялары.

· Үнімсіз, жоғары сапалы минералды өңдеу жабдықтарын іздейтін әлемдік сатып алушылар үшін тамаша таңдау.

EPIC торлы шар диірмені ұнтақтаудың озық технологиясының, жоғары инженерияның және жаһандық экспорттық тәжірибенің шыңын білдіреді. Қолданыстағы зауыттарды жаңарту немесе минералды өңдеудің жаңа желілерін салу, бұл шар диірмені максималды өнімділікті, энергия тиімділігін және ұзақ мерзімді пайдалану сенімділігін қамтамасыз етеді.Бізбен байланысуға қош келдіңіз!
